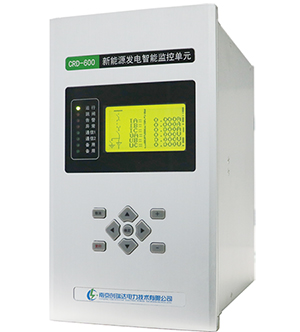

CRD-600系列新能源发电箱变智能监控单元为风电厂、光伏发电领域的箱变或单元发电系统提供了完整的保护、测控和通信解决方案，无缝接入电站的综合自动化系统，实现对箱变或单元发电系统的远程监控与维护，大大提高运行维护的自动化水平，保证设备的稳定高效运行。
|
| 主要特点 |
● 采用32 位DSP+32位MCU的多CPU并行处理系统，速度快、精度高。
● 面向新能源发电特定运行环境的宽温型设计（-40～75℃），具备抗强风沙、强雷电等恶劣运行环境的能力。
● 内置通信管理与光纤环网交换模块，提供面向包括逆变器、智能汇流箱在内的光伏发电单元的一体化通信解决方案，集成度高、体积小、投资少。
● 装置可提供2路光纤接口、4路以太网接口、12路RS485通信接口，支持IEC60870-5-104、网络103、IEC61850、MODBUS-RTU和MODBUS-TCP等多种通信规约，支持直接接入国内主流的电站监控系统。
● 支持1000M光纤接口，提供大容量数据传输通道，可实现发电厂区的远距离组网通信，提供无线通信和WIFI接口，支持数字摄像头、IP电话等智能设备接入，抗干扰能力强，通信可靠性高。
● 大容量、配置灵活的测控功能，支持60路开关量输入、8路开关量输出、6路直流量输入和3组功率点的18路电流电压测量，可满足光伏发电与风电箱变的不同应用。
● 一体式中文人机接口，信息详细直观，方便调试，另可选配移动式手持调试接口，大屏幕彩色触摸屏，即插即用。 |
|
| CRD-600AS光伏箱变智能监控装置 |
应用范围
CRD-600AS光伏箱变智能监控装置应用于大型地面光伏电站，综自系统在每个发电子系统现场配置了光纤通信柜，装置具备光伏升压箱变的保护、测控和通信功能，通过RS485或以太网接口接入综自系统的通信柜，从而实现与电站监控系统的通信。
保护功能
● 复压闭锁三段式电流保护
● 零序过流保护
● 负序过流保护
● 过电压
● 低电压
● 零序过压保护
● 非电量（重瓦斯、轻瓦斯、超高温、高温、油位低、压力释放）
● PT断线告警
● 接地告警
测控功能
● 30路开关量输入
● 6路开关量输出
● 6路pt100/4-20mA直流量输入
● 12路电流电压测量
● 电能计量
通信功能
● 2路RS485
● 1路10/100M以太网 |
|
| CRD-600AM光伏发电单元智能监控装置 |
应用范围
CRD-600AM光伏发电单元智能监控装置应用于大型地面光伏电站，装置集保护测控、通信管理、光纤环网和WIFI功能于一体，省掉综自系统的现场通信柜，满足MW级发电单元内逆变器、智能汇流箱、数字摄像头等各种智能设备接入，提供1000M级大容量数据传输通道，可大幅降低电站的建造成本，成为光伏电站实现全面智能化和无人值守的首选设备。
保护功能
● 复压闭锁三段式电流保护
● 零序过流保护
● 负序过流保护
● 过电压
● 低电压
● 零序过压保护
● 非电量（重瓦斯、轻瓦斯、超高温、高温、油位低、压力释放）
● PT断线告警
● 接地告警
测控功能
● 30路开关量输入
● 6路开关量输出
● 6路pt100/4-20mA直流量输入
● 12路电流电压测量
● 电能计量
通信功能
● 8路RS485
● 3路10/100M以太网
● 2路100M光纤以太网
选配功能
● 60路开关量输入
● 8路开关量输出
● 18路电流电压测量
● 12路RS485
● 2路1000M光纤以太网
● 双电源供电
● Zigbee无线通信
● WIFI通信接口 |
|
| CRD-600AW风电箱变智能监控装置 |
应用范围
CRD-600AW风电箱变智能监控装置应用于风力发电厂，装置具备升压箱变的保护、测控和通信功能，既可为电站提供单独的箱变监控系统，也可无缝接入升压站的综自系统，装置内置光纤环网接口，可单独组建光纤环网，也可通过风机的环网交换机实现组网，从而实现风电场的远距离通信。
保护功能
● 复压闭锁三段式电流保护
● 零序过流保护
● 负序过流保护
● 过电压
● 低电压
● 零序过压保护
● 非电量（重瓦斯、轻瓦斯、超高温、高温、油位低、压力释放）
● PT断线告警
● 接地告警
测控功能
● 30路开关量输入
● 6路开关量输出
● 6路pt100/4-20mA直流量输入
● 12路电流电压测量
● 电能计量
通信功能
● 2路RS485
● 1路10/100M以太网
● 2路100M光纤以太网
选配功能
● 真空断路器操作回路 | | |
|
 |
|
